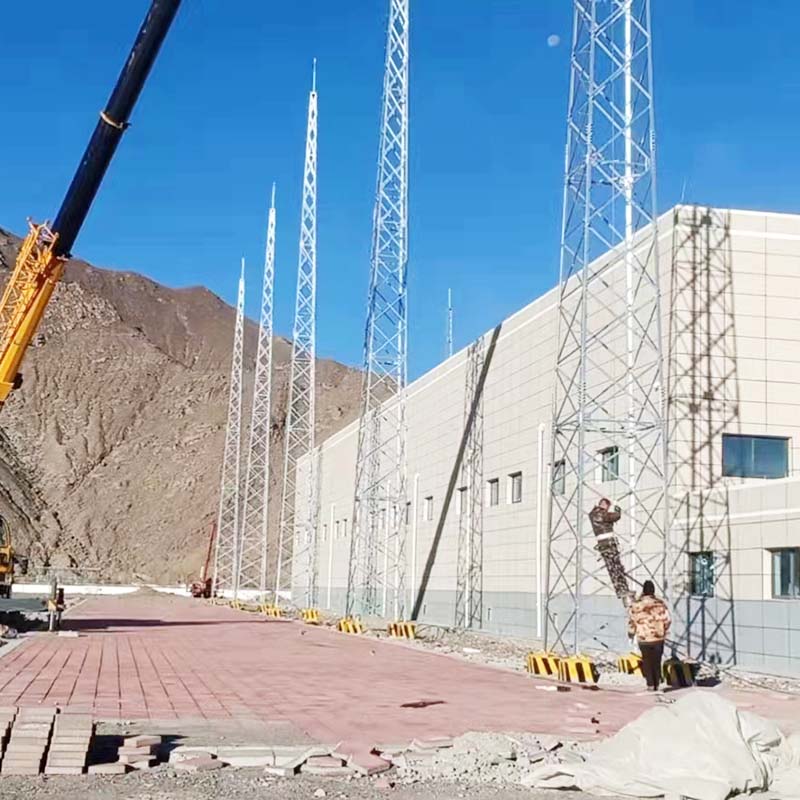

220KV 30 Meter Independent Lightning Protection Tower
  • 220KV 30 Meter Independent Lightning Protection Tower - 0 220KV 30 Meter Independent Lightning Protection Tower - 0

220KV 30 Meter Independent Lightning Protection Tower

Minangka Produsèn profesional, Xuteng Iron Tower kaya kanggo nyedhiyani sampeyan kualitas dhuwur 220KV 30 Meter Independent Lightning Protection Tower. Lan kita bakal menehi layanan sawise-sale paling apik lan pangiriman pas wektune.

Kirim Pitakonan

Deskripsi Produk

Menara Perlindungan Kilat Independen 220KV 30 Meter ditawakake pabrikan China Xuteng Iron Tower. Tuku 220KV 30 Meter Independent Lightning Protection Tower kang kualitas dhuwur langsung karo rega murah.


Menara kilat independen 220KV 30 meter digunakake kanggo bangunan kayata kilang, pom bensin, pabrik kimia, tambang batu bara, gudang, lan bengkel sing gampang kobong lan mbledhos.


Jangkoan proteksi menara rod kilat uga kudu diwilang nggunakake metode bal rolling kanggo ngetung radius proteksi lan jangkoan proteksi. Menara perlindungan kilat utamane digunakake kanggo proyek perlindungan kilat ing macem-macem bangunan, utamane ing kilang, stasiun gas, pabrik kimia, tambang batu bara, gudang, lan bengkel sing gampang kobong lan mbledhos. Padha kudu diinstal ing proses pas wektune. Amarga owah-owahan iklim, bencana kilat terus saya tambah. Saiki, akeh bangunan sing dilengkapi menara perlindungan kilat, utamane menara wesi hiasan stainless steel ing atap. Dheweke duwe macem-macem wujud, penampilan sing apik, lan desain novel, lan ditrapake ing atap macem-macem bangunan. Prinsip menara kilat padha karo penangkal kilat. Ngurangi bencana kilat.

1. Tekanan angin dhasar

2. Intensitas benteng seismik: 8 derajat lan wilayah cilik 8 derajat


Produksi lan instalasi:

1. Kabeh komponen logam kudu galvanis, lan manungsa waé kudu mbayar kanggo nglindhungi lapisan galvanis sak operasi.


2. Gunakake pipa baja galvanis kanggo nggawe tips jarum, kanthi kekandelan tembok ora kurang saka 3mm lan dawa sikat timah ora kurang saka 70mm. 3. Menara perlindungan kilat kudu dipasang kanthi vertikal lan kuwat. Penyimpangan sing diidini kanggo vertikalitas yaiku 3/1000.


3. Syarat Welding: Welding Lap kudu digunakake kanggo welding, lan dawa puteran kudu tundhuk karo peraturan ing ngisor iki:

a. Flat steel is twice its width (with at least 3 edges welded).

b. Baja bunder 6 kaping diameteripun.

c. Nalika nyambungake baja bunder karo baja warata, dawane 6 kali diameter baja bunder.


4. Menara pangayoman kilat umume digawe saka baja bunder utawa pipa baja, lan diametere ora kudu kurang saka nilai ing ngisor iki:

a. Menara proteksi kilat independen umume nggunakake baja bunder galvanis kanthi diameter 19mm.

b. Menara perlindungan kilat ing atap digawe saka pipa baja galvanis kanthi diameter 25mm.

c. Menara perlindungan kilat ing ndhuwur menara banyu nganggo pipa baja galvanis kanthi diameter 25mm utawa 40mm

d. Menara perlindungan kilat ing ndhuwur cerobong asep kudu digawe saka baja bunder galvanis kanthi diameter 25mm utawa pipa baja galvanis kanthi diameter 40mm. Cincin perlindungan kilat kudu digawe saka baja bunder galvanis kanthi diameter 12mm utawa baja datar galvanis kanthi potongan silang 100mm2, lan kekandelane 4mm.


5. Menara perlindungan kilat kudu digawe saka baja bunder utawa pipa baja sing dilas, lan diametere ora kurang saka nilai ing ngisor iki: dawa jarum kurang saka 1m: baja bunder 12mm, pipa baja 20mm, dawa jarum 1 -2m: baja bunder 16mm, pipa baja 25mm, jarum ing ndhuwur cerobong asep: baja bunder 20mm, pipa baja 40mm.

Cara pitungan ana hubungane karo radius proteksi lan dhuwur (h) saka rod kilat, uga radius bal rolling,


D = radius gulung (jarak kilat)

Jinis bangunan pisanan yaiku D=30 meter (ditemtokake adhedhasar jinis bangunan)

Jinis bangunan kapindho yaiku D=45 meter (ditemtokake adhedhasar jinis bangunan)

Jinis bangunan katelu yaiku D=60 meter (ditemtokake adhedhasar jinis bangunan)

Jangkoan proteksi diitung nggunakake rumus nilai standar: (ditemtokake adhedhasar jinis bangunan)

Umumé ngandika, sing luwih dhuwur rod kilat, luwih gedhe jangkoan pangayoman lan luwih apik efek pangayoman. Nanging, ngelingi safety lan ekonomi konstruksi penangkal kilat, umume penangkal kilat dibangun antarane 35-45 meter.

Pancegahan: Grounding rod kilat kudu apik, lan nilai resistance grounding ngirim ora ngluwihi 10 Ω. Nalika resistivitas lemah dhuwur, modul grounding grafit sing ditambahi, agen pengurangan resistensi kemurnian dhuwur, sambungan kabel grafit, lan baja sing dilapisi seng digunakake minangka badan grounding vertikal. Jumlah panggunaan tartamtu kudu diwilang miturut rumus.



Pangopènan lan inspeksi kudu ditindakake sadurunge mangsa badai saben taun kaya ing ngisor iki:

1. Sambungan saben bagean nyambungake kudu dipercaya lan ora diidini ngeculake;

2. Nilai resistance total saka arrester kilat menyang konektor ngisor yaiku ≤ 5 Ω;

3. Grounding rod kilat kudu apik, lan nilai resistance grounding ngirim ora ngluwihi 10 Ω.


Basis desain kanggo menara perlindungan kilat:

1. Kode Desain Proteksi Kilat Bangunan (GB50057-2010)

2. Kode Desain Struktur Dhuwur (GBJ135-2006)

3. Kode Desain Struktur Baja (GB50017-2014)
